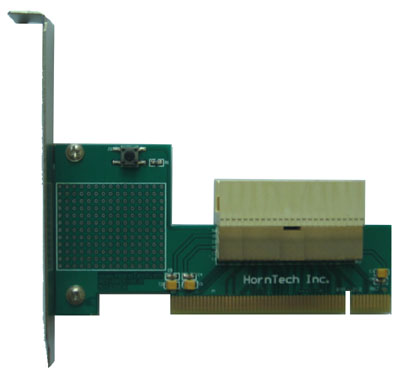

轉接卡>>PCItoCPCI：
本擴展卡將CPCI總線轉換成3.3V 或5V PCI總線, 使得工程師用通用PC可以調試CPCI卡.
本設計還包含一個復位按鈕, 非常方便地復位被測試的卡而不需要復位整個主機. 此設計在調試中需要硬件恢復初始狀態時非常有用(它只是一個硬復位, 他不會導致PCI設置重新載入)
注意: 為了確保被測的CPCI卡支持主機PCI總線電壓, 仔細查詢系統文檔以確認總線電壓)
特性:
CompactPCI 110 腳連接器
溫度范圍 -30°C to 65°C
low profile or standard profile PCI bracket
具備面包板調試區
尺寸: 長:4.721英寸 寬: 2.525英寸
復位鍵
用法:
將卡插入PCI系統主機, 將CPCI測試卡插入轉接卡上的鏈接器.
