轉接卡>>CPCItoPCI：
在工業標準中 ,CPCI 總線是為配置工業 PC 機的標準的解決方案。 當前市場提供各種各樣的 CPCI 輸入輸出方法，但是，在一些情況下，一些系統需要標準的 PCI 卡的特殊功能應用。豪恩科技的提供的 PCI 卡能解決這一問題！ HT-CPCITOPCI 是 3U 的 CPCI 轉 PCI 3 個插槽的板卡，見下圖（ 1 ）。
HT-CPCItoPCI-1圖（ 1 ）
HT-CPCItoPCI 提供了 PCI 到 PCI 的橋。因此無論在電氣性能和機械性能上，都是各種 PCI 到 CPCI 的完美的接口。 HT-CPCITOPCI 轉接卡有三個型號。
HT-CPCItoPCI-1 （見下圖 2 ）適合于單一的 PCI 卡，它的尺寸是 160 × 70 m㎡。 PCI 卡插在 HT-CPCItoPCI-1 的插槽一上。到前面板的距離是 40.6mm. 。在使用 HT-CPCItoPCI-1 時，要確定你的 PCI 卡是否適應上面尺寸的限制。如果不確定，建議你使用 HT-CPCItoPCI-2 或 HT-CPCItoPCI-3 。

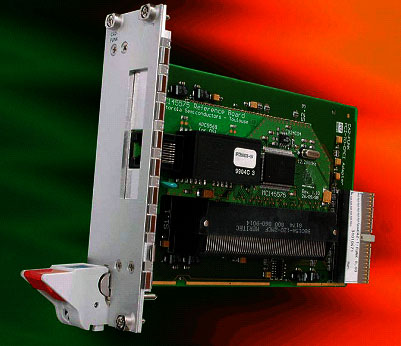

HT-CPCItoPCI-1 圖（ 2 ） HT-CPCItoPCI-2 圖（ 3 ）
HT-CPCItoPCI-2 型號（見圖 3 ），多達 3 個 PCI 插槽。它最大尺寸時 160 × 106.68m ㎡。能安裝三個右向的板卡。按照 PCI 板卡的高度，這樣需要 121.8mm 的空間距離。如果可能的話，建議你使用系統底板最靠外的插孔（此插孔不能是系統插孔）。 HT-CPCITOPCI-2 插入 PCI 卡圖見圖四。

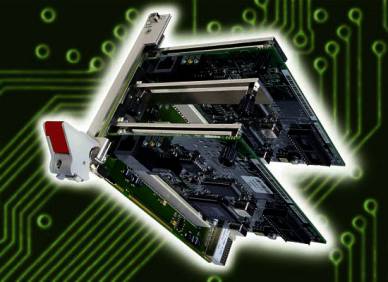

HT-CPCItoPCI-2 插入 PCI 卡 圖（ 4 ）
HT-CPCItoPCI-3 型號的 PCI 卡的使用方法和 HT-CPCItoPCI-2 型號是一樣的。但是，它的前面板的尺寸是 142.1mm 。 PCI 卡能完全覆蓋固定。
HT-CPCItoPCI 型號適合定制特殊的前面板。 HT-CPCItoPCI 解決了固定各種 PCI 卡，它以可靠的方式傳遞標準的機械信號。在安裝 HT-CPCItoPCI 時， PCI 卡的金屬架需要截取（ HT-CPCItoPCI-1 ）或者完全的去掉（ HT-CPCItoPCI-2 ）。但對 HT-CPCItoPCI-3 則不需要這樣處理。如果在特殊情況下不能去掉金屬架，建議你使用 6U 的轉接卡。這種轉接卡提供更大的尺寸空間，能允許 PCI 卡連接金屬架。
為了使 PCI 和 CPCI 的規格能完美的結合， HT-CPCItoPCI 提供了 PCI 到 PCI 的 32 位的橋芯片。通過嵌入式的緩沖區，與獨立的 PCI 卡相比較，能加速系統數據轉發率。按照 CPCI 系統的控制器來說， HT-CPCItoPCI 是三個插槽的 PCI 子系統。
一些同行產品沒有提供 PCI 橋，因此減少了轉接卡的成本（這違反了 PCI 的規格）。為了使整個系統可靠，必須做到整個 PCI 系統兼容。當你考慮 HT-CPCItoPCI 的價格時，請記住這一點。
在嵌入式的 PCI 卡轉 CPCI 系統中，使用 HT-CPCItoPCI 轉接卡也是既科學又快速經濟的決定。無論何時，對市場來說，時間就是價值。當一些開發受到限制，或者一些功能需要快速的開發時，使用 HT-CPCItoPCI 最合適的了，時間就是金錢啊！
轉接卡的使用圖見下列各圖。

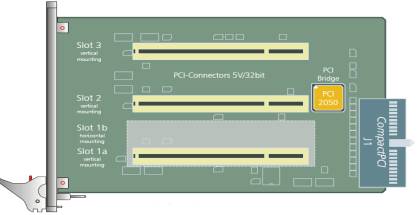

轉接卡尺寸圖（ 5 ）

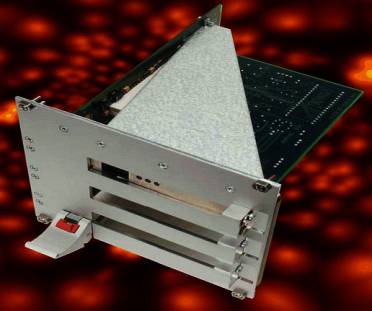

HT-CPCItoPCI-3 安裝 PCI 卡 圖（ 6 ）

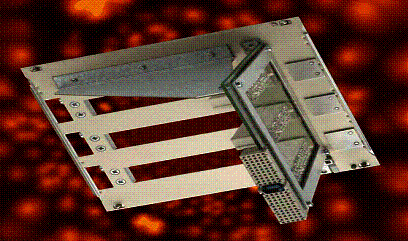

前面板 圖（ 7 ）
